全國服務(wù)熱線
- 13793098493
-
微信二維碼
全國服務(wù)熱線
微信二維碼
熱門關(guān)鍵詞：
萬鑫鋼鐵（山東）有限公司
聯(lián)系人：孫經(jīng)理 杭經(jīng)理
電話：0635-4658775
電話：0635-4658776
手機：13793098493
手機：18954463316
手機：18963563637
郵箱：sdsywfg@126.com
Q Q：1004887313
地址：山東省聊城市東昌府區(qū)廣平鎮(zhèn)南周工業(yè)園

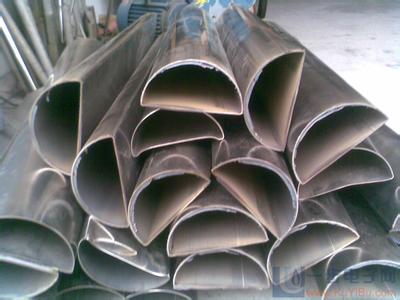

異形管材的拋光需結(jié)合其復(fù)雜截面、材質(zhì)特性及精度要求，采用定制化工藝方案。以下從工藝選擇、流程設(shè)計、質(zhì)量控制三個維度，系統(tǒng)闡述異形管材的拋光技術(shù)路徑：
一、工藝選擇依據(jù)
1. 截面形狀與表面可達性
簡單規(guī)則截面(如矩形、六角形)：
優(yōu)先選用機械拋光(如砂帶機、多軸拋光輪)，通過自動化設(shè)備實現(xiàn)高效加工。
示例：不銹鋼矩形管采用雙砂帶同步打磨，可同步處理內(nèi)外角和平面，效率較手工提升3倍。
復(fù)雜異形截面(如傘型、P型)：
需結(jié)合化學(xué)拋光與機器人輔助拋光，通過柔性磨頭或電解液循環(huán)系統(tǒng)覆蓋死角。
案例：某航空用鈦合金異形管，采用機器人末端執(zhí)行器搭載微型砂輪，配合視覺定位系統(tǒng)，實現(xiàn)0.02mm級曲面精度。
2. 材質(zhì)特性與拋光需求
金屬材質(zhì)：
不銹鋼：優(yōu)先化學(xué)拋光(如硝酸-氫氟酸體系)或電解拋光，避免機械拋光導(dǎo)致的劃痕累積。
鋁合金：采用氧化鋁磨料進行機械拋光，需控制壓力≤0.3MPa以防止表面變形。
鈦合金：需結(jié)合超聲波輔助電解拋光，通過高頻振動降低表面粗糙度至Ra0.1μm以下。
非金屬材質(zhì)：
塑料：采用火焰拋光(如亞克力)或溶劑擦拭法(如PTFE)，需控制溫度≤200℃以避免材料分解。
陶瓷：需使用金剛石磨料進行超精密研磨，結(jié)合激光干涉儀實時監(jiān)測表面平整度。
二、工藝流程設(shè)計
1. 前處理階段
去毛刺：
熱能去毛刺：適用于復(fù)雜內(nèi)腔，通過氫氧混合氣體爆燃瞬間高溫(3000℃)熔化毛刺。
冷凍去毛刺：液氮冷卻使毛刺脆化后通過噴砂清除，適用于精密醫(yī)療管材。
清洗：
超聲波清洗：頻率40kHz、功率500W/L，配合堿性清洗劑，可去除油污至0.1mg/cm2以下。
等離子清洗：適用于納米級清潔度需求，通過氬等離子體轟擊表面，活化能≥5eV。
2. 核心拋光工藝
機械拋光：
砂帶機參數(shù)：
粒度選擇：粗磨(80#)、中磨(180#)、精磨(320#)三階段遞進。
轉(zhuǎn)速控制：不銹鋼≤3000rpm，鋁合金≤2000rpm。
拋光輪材質(zhì)：
粗拋：氧化鋁布輪(硬度60HSD)。
精拋：氯丁橡膠輪(硬度40HSD)配合氧化鈰拋光膏。
化學(xué)拋光：
不銹鋼配方：硝酸65%+氫氟酸10%+水25%，溫度50℃，時間3-5分鐘。
電解拋光：
電流密度：15-25A/dm2(不銹鋼)、5-10A/dm2(鋁合金)。
電解液：磷酸-硫酸體系(體積比3:1)，需循環(huán)過濾(≥10μm精度)。
3. 后處理階段
防銹處理：
鈍化：不銹鋼采用20%硝酸+2%重鉻酸鉀溶液，溫度50℃，時間30分鐘，可提升耐蝕性至中性鹽霧720小時。
涂層：鋁合金表面陽極氧化(厚度≥15μm)，結(jié)合封閉處理(沸水或水解鹽)，硬度可達HV400。
質(zhì)量檢測：
表面粗糙度：白光干涉儀測量Ra值(精度±0.001μm)。
光澤度：60°角光澤計(如BYK-4563)，不銹鋼目標值≥700GU。
缺陷檢測：渦流探傷(頻率100kHz-1MHz)檢測裂紋，靈敏度0.1mm2。
三、質(zhì)量控制關(guān)鍵點
1. 工藝參數(shù)優(yōu)化
溫度控制：化學(xué)拋光液溫度波動需≤±2℃，否則易導(dǎo)致過腐蝕或拋光不足。
壓力匹配：機械拋光壓力與管材屈服強度需滿足P≤0.3σs(如304不銹鋼σs=205MPa，則P≤61.5MPa)。
2. 設(shè)備選型
多軸聯(lián)動拋光機：適用于復(fù)雜截面，如5軸CNC拋光中心，可實現(xiàn)空間曲面連續(xù)拋光。
自動化生產(chǎn)線：集成上下料、清洗、拋光、檢測模塊，單班產(chǎn)能可達2000件(以Φ20mm異形管為例)。
3. 典型缺陷預(yù)防
橘皮紋：
原因：機械拋光壓力不均或磨料粒度突變。
措施：采用漸變粒度砂帶(如80#→120#→180#)，每級過渡長度≥50mm。
過腐蝕：
原因：化學(xué)拋光時間過長或溫度過高。
措施：安裝pH在線監(jiān)測系統(tǒng)，當溶液pH<0.5時自動補液。
四、成本與效率平衡策略
分段拋光：
粗拋(機械)→中拋(化學(xué))→精拋(電解)，綜合成本較全流程電解降低40%。
模具預(yù)處理：
對批量生產(chǎn)的異形管，通過模具表面鍍硬鉻(厚度≥0.03mm)，減少后續(xù)拋光余量(由0.3mm降至0.1mm)。
余料回收：
拋光粉塵經(jīng)旋風(fēng)分離器回收，金屬粉末純度≥98%，可直接回爐重熔。
